Smith Matcher Online

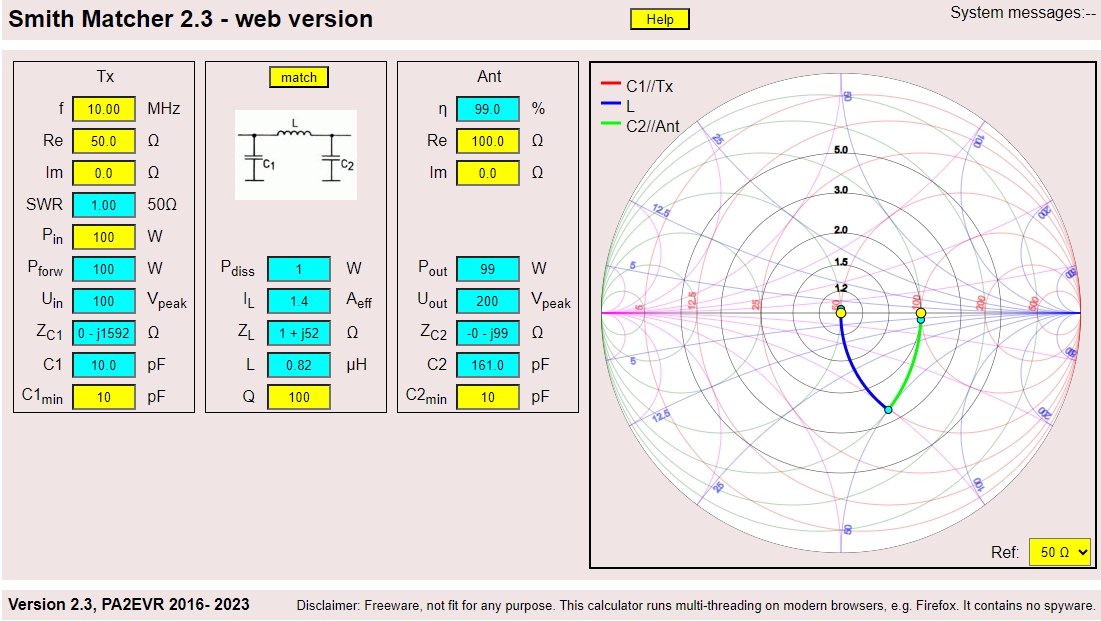

Das von PA2EVR erstellte Smit Matcher zur interaktiven Manipulation und Berechnung von Pi-Matching-Netzwerken ist als Web Version erhältlich. Bist Du Interessiert, dann klicke auf das Bild.

Gelbe Kästchen und gelbe Knoten im Graphen = Eingabe.

Blaue Kästchen = Ausgabe.

SmithMatcher 2.3 ist eine webbasierte, nicht-kommerzielle, nicht schnüffelnde Freeware zur interaktiven Manipulation und Berechnung von Pi-Matching-Netzwerken und zur visuellen Darstellung der Ergebnisse in Echtzeit. Es läuft in jedem modernen Browser, z.B. Firefox.

Neben dem Rechnen ist es nützlich, um einen Einblick in die Funktionsweise eines Smith-Diagramms zu erhalten. Die zugrunde liegende Mathematik stammt aus der Impedanzanpassungstheorie von David Knight, siehe G3YNH Impedance Matching. Die zugrunde liegende Mathematik wendet die ebene Trigonometrie an. Die Übereinstimmung wird gefunden, indem die entsprechenden Wurzeln einer Reaktanzlinie auf den Kreisen der konstanten Leitfähigkeitskreise für den Ein- und Ausgang gefunden werden.

Für die Kondensatoren wird ein unendliches Q angenommen, während die Induktivität Q eingegeben werden kann und konstant angenommen wird. Die Induktivität Q liegt normalerweise bei 100-200.

Wenn Sie einen der minimalen C-Werte auf Null setzen, erhalten Sie ein L-Netzwerk. Für ein symmetrisches Netzwerk teilen Sie die Spule in zwei gleiche Teile und stellen Sie sicher, dass beide Teile nicht gekoppelt werden (machen Sie 90-Grad-Winkel zwischen den Spulen).

Typische Verwendung für die Antennenanpassung:

1) Messen Sie die Antennenimpedanz mit einer VNWA oder finden Sie sie mit einem Antennendesignprogramm wie MMANA oder EZNEC.

2) Verwenden Sie dieses Tool, um das gewünschte passende Netzwerk zu finden. Beachten Sie, dass bei der Anpassung von z.B. Yagis, die normalerweise niederohmig sind, die Induktivität auch durch eine leichte Verlängerung des Strahlers erreicht werden kann, z. B. 24 + j0 Ohm wird zu 24 + j20 Ohm. Auf diese Weise erhalten Sie nur einen einzigen passenden Kondensator. Stellen Sie in jedem Fall sicher, dass Sie wissen, wie Sie die VNWA, die Sie verwenden, verwenden und kalibrieren!

3) Sobald ein Anpassungsnetzwerk implementiert und die resultierende Impedanz gemessen wurde, wird es aufgrund von Teiletoleranzen wahrscheinlich nicht die exakte Übereinstimmung liefern. In diesem Fall können die Modi «Tx –> Ant» oder «Ant –> Tx» verwendet werden. Es zeigt die Impedanz auf der ANDEREN Seite des Netzwerks. Dies ist nützlich, um die letzten Anpassungen z. B. an einer Yagi vorzunehmen, in der Regel durch Änderung der Reaktanz durch Manipulation der Länge des Heizkörpers (verwenden Sie Ihr Auslegungsprogramm, um das Verhältnis ΔLänge/Δreaktanz zu bestimmen, um eine präzise Einzeleinstellung vorzunehmen. Beachten Sie, dass sich die Yagi-Impedanz mit der Höhe erheblich ändert, so dass jede Messung an der endgültigen Position erfolgen muss!

Für die Nutzung dieses Programms wird keinerlei Verantwortung übernommen. Die Nutzung erfolgt auf eigene Gefahr und Gefahr.

Viel Spaß, PA2EVR 2016- 2023
