Technik-Rückblick: Mechanische Filter – Ingenieurskunst für hohe Selektivität

Mechanische Filter gehören zu den bemerkenswerten Errungenschaften der klassischen Nachrichtentechnik. Ein Fachartikel aus der Electronics World vom April 1969 beschreibt eindrücklich, wie diese Bauelemente aufgebaut sind, wie sie funktionieren und warum sie über viele Jahre das Rückgrat zahlreicher HF-Empfänger bildeten. Auch heute ist das Thema für Funkamateure und HF-Techniker weiterhin von Interesse.

Was sind mechanische Filter?
Mechanische Filter sind elektromechanische Bauteile, die elektrische Signale nicht ausschliesslich elektrisch, sondern über mechanische Schwingungen filtern. Ein elektrisches Signal wird zunächst in mechanische Schwingungen umgewandelt. Diese breiten sich über resonante mechanische Elemente aus und werden am Ausgang wieder in ein elektrisches Signal zurückverwandelt.

Durch dieses Prinzip lassen sich sehr hohe Gütefaktoren (Q) und eine ausgezeichnete Frequenzselektivität erreichen. Besonders in Zeiten, in denen digitale Signalverarbeitung noch nicht verfügbar war, boten mechanische Filter eine kompakte und leistungsfähige Lösung für schmale Zwischenfrequenz-Filter.

Aufbau und Funktionsweise

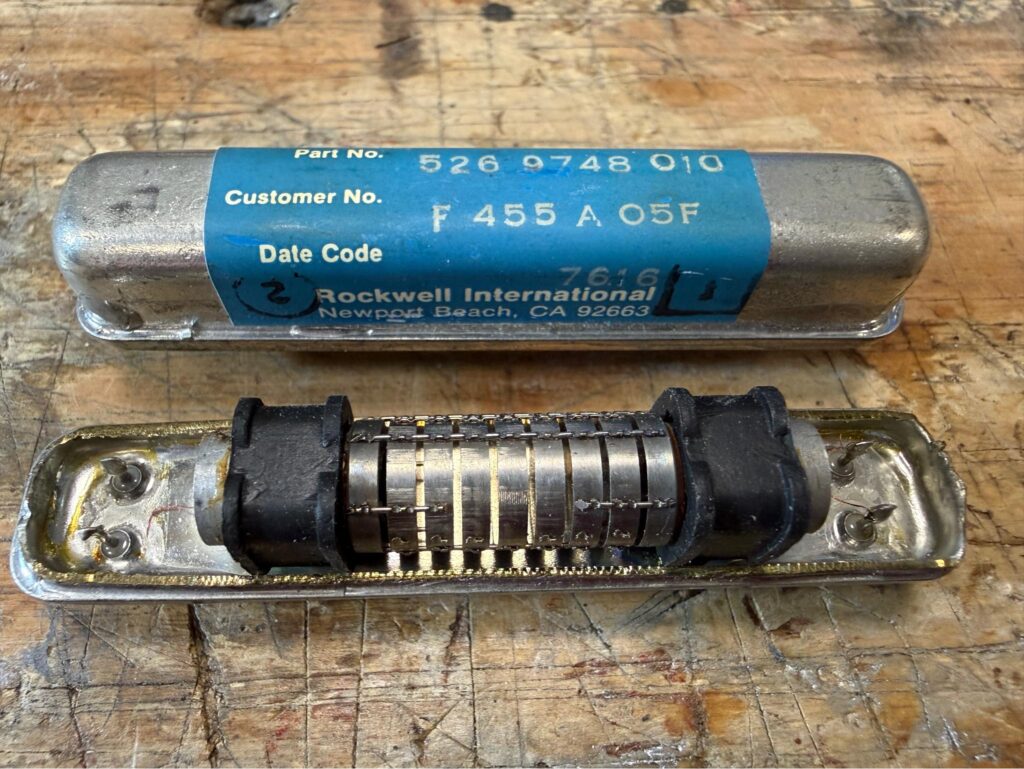

Ein typischer mechanischer Filter besteht aus drei Hauptkomponenten:

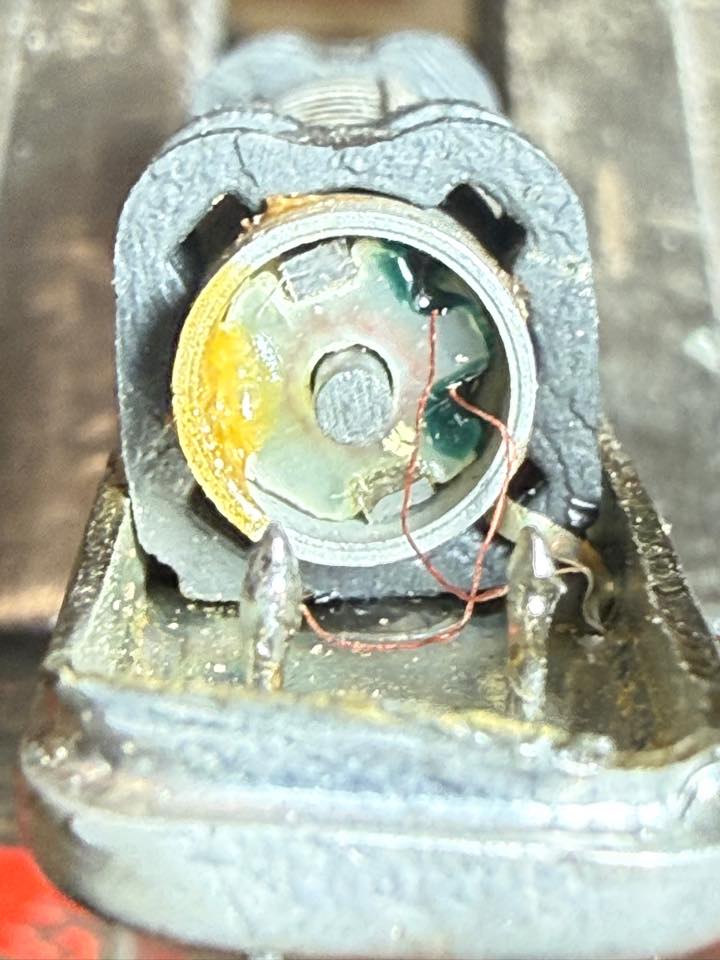

• Wandler (Transducer): Sie übernehmen die Umwandlung von elektrischer Energie in mechanische Schwingung und zurück.
• Resonatorelemente: Meist Scheiben oder Stäbe aus Metall mit sehr hoher mechanischer Güte.
• Kopplungselemente: Dünne Drähte oder mechanische Verbindungen, die die Schwingungsenergie zwischen den Resonatoren übertragen.

Die Resonatoren sind so ausgelegt, dass sie nur in einem bestimmten Frequenzbereich effizient schwingen. Frequenzen ausserhalb dieses Bereichs werden stark gedämpft. Durch die Anzahl und Art der gekoppelten Resonatoren lässt sich die Filtercharakteristik gezielt formen.

Leistungsmerkmale
Mechanische Filter – insbesondere die sogenannten Disk-Wire-Typen – wurden typischerweise für Zwischenfrequenzen im Bereich von etwa 60 kHz bis 600 kHz eingesetzt. Damit waren sie ideal für klassische AM- und SSB-Empfänger geeignet.

Typische Eigenschaften:

• Sehr schmale und präzise definierte Bandbreiten
• Geringe Durchlassdämpfung
• Hohe Flankensteilheit
• Gute Frequenz- und Temperaturstabilität
• Kompakte Bauform im Vergleich zu LC-Filterketten gleicher Selektivität

Diese Merkmale machten mechanische Filter besonders attraktiv für militärische Kommunikationsgeräte, professionelle Funktechnik und hochwertige Amateurfunk-Transceiver.

Bedeutung für den Amateurfunk

Vor allem in SSB-Empfängern spielten mechanische Filter eine zentrale Rolle. Die notwendige schmale Bandbreite von wenigen Kilohertz bei gleichzeitig hoher Unterdrückung benachbarter Signale stellte hohe Anforderungen an die Filtertechnik. Mechanische Filter boten hier eine hervorragende Lösung.

Mit dem Aufkommen von Quarzfiltern, später keramischen Filtern und schliesslich DSP-Technik wurden mechanische Filter zunehmend verdrängt. Dennoch finden sie sich noch heute in älteren Transceivern und spezialisierten Anwendungen, wo ihre charakteristischen Eigenschaften geschätzt werden.

Fazit:
Der Artikel aus dem Jahr 1969 zeigt eindrucksvoll, auf welch hohem ingenieurtechnischem Niveau bereits damals gearbeitet wurde. Mechanische Filter stellen ein faszinierendes Beispiel für die Verbindung von Mechanik und Hochfrequenztechnik dar.

Für Funkamateure lohnt sich der Blick zurück: Das Verständnis dieser Technik vertieft nicht nur das Wissen über klassische Empfängerkonzepte, sondern schärft auch das Verständnis moderner Filtermethoden.

Mechanische Filter sind damit nicht nur ein Stück Technikgeschichte, sondern ein wichtiger Meilenstein in der Entwicklung leistungsfähiger Kommunikationssysteme.

Quelle: https://www.rfcafe.com/
