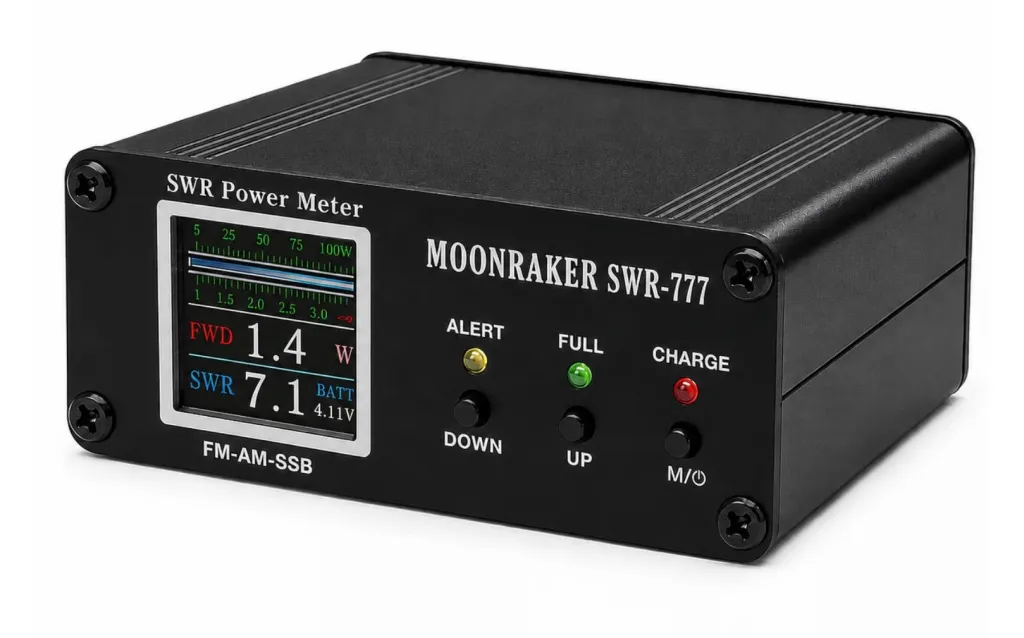

Moonraker SWR-777 SWR-Watt Meter

Dieses digitale SWR/ Watt Meter bietet eine Überwachung von Sendeleistung und Stehwellenverhältnis (SWR) in einem kompakten Gehäuse, das sich ideal für den stationären Betrieb sowie den mobilen Einsatz eignet.

Das Gerät überzeugt durch einen extrem breiten Frequenzbereich von 1,8 bis 250 MHz, der den gesamten Kurzwellenbereich bis hin zum 2-Meter-Band abdeckt. Mit einer maximalen Messgenauigkeit von ±5 % beim SWR und ±10 % bei der Leistung ermöglicht es präzise Einblicke in die Betriebszustände der Sendeanlage. Der messbare Leistungsbereich erstreckt sich von 0,5 bis 210 Watt, wobei die praktischen Tests zeigen, dass das Gerät bei Standard-Transceivern (z. B. 100 Watt) sehr zuverlässige Werte liefert.

Ein Highlight des SWR-777 ist das vollfarbige Display, das sechs verschiedene Layouts zur individuellen Darstellung der Messwerte bietet. Besonders hervorzuheben ist die Funktion zur Anzeige der «Antennenleistung». Im Gegensatz zu herkömmlichen Geräten, die nur die eingespeiste Vorwärtleistung anzeigen, berechnet das Moonraker-Modell den Leistungsverlust durch das Stehwellenverhältnis und zeigt an, wie viel Leistung tatsächlich in das Antennensystem eingespeist wird. So kann der Nutzer sofort erkennen, ob eine schlechte Impedanzanpassung zu signifikanten Verlusten führt.

Für die Sicherheit der Anlage sorgen akustische und visuelle Warnsignale. Drei LEDs auf der Vorderseite geben eine schnelle Übersicht über den SWR-Status (unter 1,5, zwischen 1,5 und 2,5 oder über 2,5), während ein programmierbarer Alarmton bei kritischen Werten warnt. Die Kalibrierung lässt sich zudem manuell mit einer Korrektur von ±20 % anpassen, was eine Feinjustierung auf externe Referenzmessgeräte ermöglicht.

Die Stromversorgung erfolgt modern über USB Typ-C, wobei ein integrierter 1000-mAh-Akku den mobilen Einsatz ohne externe Stromquelle gewährleistet. Ein intelligentes Energiemanagement mit programmierbarer automatischer Abschaltung (2 bis 99 Minuten) und Tiefentladeschutz sorgt für eine lange Lebensdauer der Batterie.

Quelle: YouTube  @watersstanton
