KXUSBC2 – USB-C macht den Elecraft KX2 fit für die Zukunft
Wer mit dem Elecraft KX2 auf SOTA– oder POTA-Aktivierungen unterwegs ist, kennt das Problem: Der spezielle Ladeadapter bleibt zuhause, zum Akkuwechsel müssen jedes Mal die empfindlichen Lautsprecherkabel bewegt werden und unterwegs wäre es praktisch, wenn sich auch das Smartphone direkt aus dem Funkgerät versorgen liesse.
Genau diese Alltagssituationen hatt Manuel HB9DQM dazu motiviert, eine elegante Lösung zu entwickeln: den KXUSBC2 – eine interne USB-C-Ladeplatine für den Elecraft KX2.
Voll integrierte USB-C-Lösung

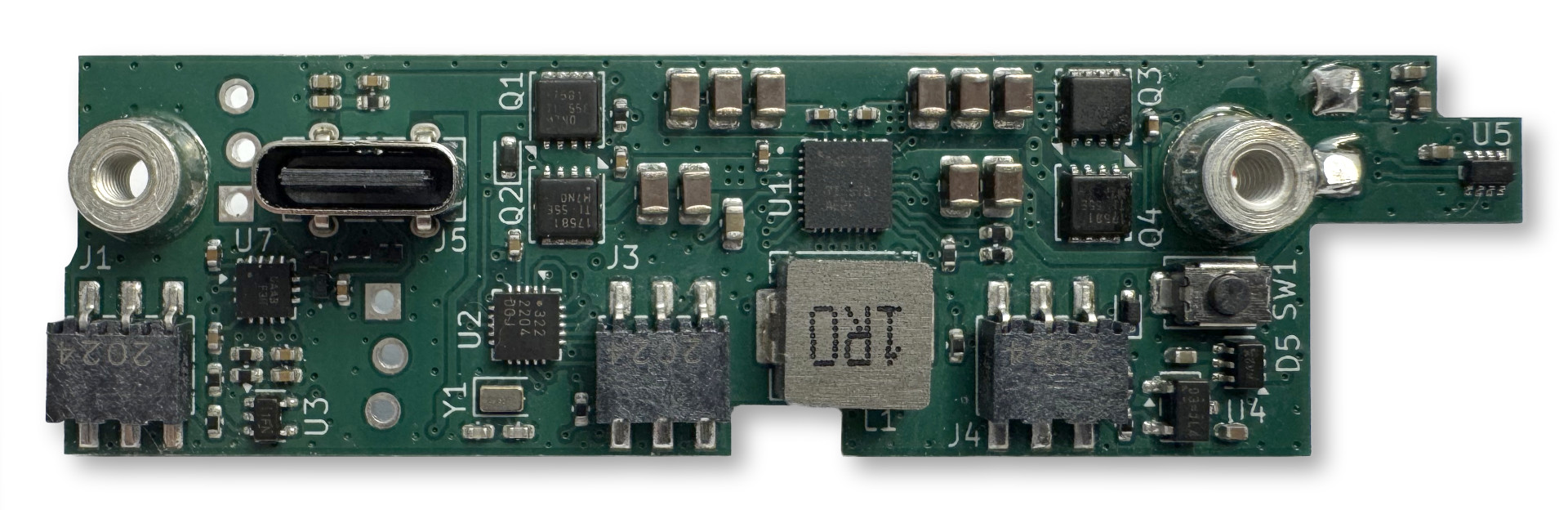

Der KXUSBC2 ersetzt den optionalen KXIBC2– bzw. KXIO2-Steckplatz und ergänzt den KX2 um einen modernen USB-C-Anschluss. Dieser arbeitet bidirektional: Er lädt den internen 3S-Li-Ionen-Akku und kann gleichzeitig als Powerbank dienen, um externe Geräte wie Smartphone, GPS oder Handfunkgerät mit Energie zu versorgen.
Damit entfällt das Mitführen eines proprietären Ladegeräts. Ein handelsübliches USB-C-Netzteil oder eine Powerbank genügt.
Die wichtigsten Funktionen
Der KXUSBC2 bietet zahlreiche Features:
- USB-C Power Delivery (PD 3.0)
- Ladeleistung bis 30 Watt
- Bidirektionaler USB-C-Anschluss (Laden und Entladen)
- Versorgung über USB-C oder den vorhandenen DC-Eingang
- Unterstützung von PD, Quick Charge und BC1.2
- Echtzeituhr (RTC)
- RGB-Statusanzeige
- Temperaturüberwachung des Akkus (optional)
- Batteriespannungsanzeige direkt im KX2-Menü
- Konfigurationsmöglichkeiten per Firmware
Herzstück der Schaltung ist ein moderner Texas Instruments BQ25792 Buck-Boost-Laderegler, kombiniert mit einem USB-C-Controller und einem ATtiny3226-Mikrocontroller, der den kompletten USB-PD-Protokollstack übernimmt.
Hoher Wirkungsgrad
Die gemessene Effizienz kann sich sehen lassen:
- rund 95 % bei einer Versorgung mit 15 Volt USB-PD
- etwa 85–90 % bei 5 Volt
Die Verlustleistung bleibt selbst bei maximaler Ladeleistung gering. Die entstehende Wärme wird über die speziell gefertigte Aluminium-Seitenplatte abgeführt.
Störungen im Funkbetrieb?
Eine häufige Sorge betrifft mögliche HF-Störungen durch Schaltnetzteile.
HB9DQM hat den KXUSBC2 sowohl im Labor als auch unter realen SOTA-Bedingungen ausführlich getestet.
Das Ergebnis:
Während des Ladens sind einige Oberwellen der 1,5-MHz-Schaltfrequenz messbar. Eine davon kann – temperaturabhängig – in das 20-m-Band fallen und dort in einem Bereich von rund 10 kHz leicht hörbar sein. Insgesamt erhöht sich der Grundrauschpegel jedoch lediglich bis maximal S2.
Besonders clever: Erkennt die Firmware, dass der KX2 eingeschaltet wird, kann der Ladevorgang automatisch pausiert werden. Dadurch treten während des Funkbetriebs praktisch keine störenden Ladegeräusche auf.
Einfache Installation
Der Einbau orientiert sich an der Installation des originalen KXIBC2-Moduls.
Dabei wird:
- die Rückwand geöffnet,
- die linke Seitenplatte entfernt,
- die KXUSBC2-Platine eingesetzt,
- zwei Leitungen an die vorhandenen B- und E-Pads angeschlossen,
- die neue Seitenplatte mit USB-C-Ausschnitt montiert.
Besitzer eines KX2 mit bereits installiertem KXIBC2 profitieren sogar davon, dass die Anschlüsse bereits vorhanden sind und teilweise kein Löten erforderlich ist.
Alternativ kann auch die originale Seitenplatte entsprechend bearbeitet werden.
Open Source
Ein besonderes Highlight ist die vollständige Offenlegung des Projekts.
Schaltplan, Leiterplattenlayout sowie der komplette Firmware-Quellcode stehen auf GitHub als Open-Source-Projekt zur Verfügung. Dadurch können interessierte Funkamateure das Projekt nachvollziehen, weiterentwickeln oder sogar selbst fertigen lassen.
Die Materialkosten liegen bei Kleinserien von zehn Stück bei ungefähr:
- ca. 30 US-Dollar für die bestückte Leiterplatte
- ca. 12 US-Dollar für die CNC-gefräste und beschriftete Aluminium-Seitenplatte
Inzwischen verfügbar
Nach erfolgreicher Beta-Phase ist das Design inzwischen abgeschlossen.
Seit Anfang 2026 wird der KXUSBC2 bereits über erste Händler angeboten. Damit steht KX2-Besitzern erstmals eine vollständig integrierte USB-C-Lösung zur Verfügung, die sowohl das Laden des Funkgerätes als auch die Versorgung externer Geräte ermöglicht.
Fazit
Mit dem KXUSBC2 erhält der Elecraft KX2 genau das, was viele Anwender seit Jahren vermisst haben: eine moderne USB-C-Stromversorgung.
Die Lösung wirkt durchdacht, professionell umgesetzt und fügt sich nahtlos in den Transceiver ein. Besonders für SOTA-, POTA- und Outdoor-Funkamateure bedeutet sie einen deutlichen Komfortgewinn, da unterwegs nur noch ein einziges USB-C-Ladegerät benötigt wird.
Quelle: GitHub
Quelle: YouTube W1RCP
